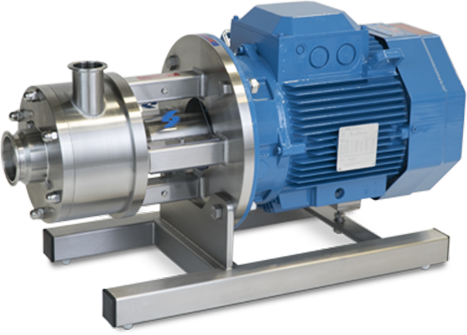

High Viscosity In-Line Mischer
High Viscosity In-Line Mischer
Silversons High Viscosity (HV) In-Line Mischer erreichen außergewöhnlich hohe Durchflussraten und bieten damit die Möglichkeit auch hoch viskose Produkte zu verarbeiten.
Dies wird durch ein einzigartiges und innovatives Rotordesign erreicht, das signifikant die Leistungsfähigkeit im Vergleich zu herkömmlichen In-Line Mischern erhöht. Selbst hochviskose Gels oder Cremes aus der Lebensmittel-, Pharma- und Kosmetikindustrie können ohne eine zusätzliche Zuführpumpe verarbeitet werden.
Merkmale:
- Ultra hygienische Ausführung – basierend auf der 3-A und EHEDG zertifizierten UHS Mischer-Serie.
- Selbstpumpend
- Luftfrei
- Kein Produkt-Bypass
- Vertikaler oder selbstentleerender tangentialer Auslass
- Konzipiert für Cleaning-In-Place (CIP)
Funktionsweise
Silversons UHS-HV In-Line Mischer bieten mit ihrem innovativen Rotordesign die Möglichkeit hochviskose Produkte zu verarbeiten und zeichnen sich durch eine hohe Leistungsfähigkeit aus.
Die hohe Geschwindigkeit der Rotorblätter innerhalb des präzisionsgefertigten Stators sorgt für eine enorme Saugkraft und zieht Flüssigkeiten und Feststoffe in die Rotor-Stator-Einheit hinein.
Die Zentrifugalkraft treibt das Produkt anschließend radial durch den Stator, wobei es in dem geringen Spalt der präzise gefertigten Teile zwischen den Rotorblättern und der Innenwand des Stators zerkleinert wird.
Auf diesen Vorgang folgt ein intensives hydraulisches Scheren. Dabei wird das Produkt mit hoher Geschwindigkeit durch die Perforation des Stators nach außen gedrückt und anschließend durch den Auslass der Maschine in die Rohrleitung gepumpt. Gleichzeitig wird frisches Produkt kontinuierlich in die Mischeinheit gesaugt und ein kontinuierlicher Misch/Pumpprozess aufrechterhalten.
-
Stufe 1
Stufe 1
Die hohe Geschwindigkeit der Rotorblätter innerhalb des präzisionsgefertigten Stators sorgt für eine enorme Saugkraft und zieht Flüssigkeiten und Feststoffe in die Rotor-Stator-Einheit hinein.
-
Stufe 2
Stufe 2
Die Zentrifugalkraft treibt das Produkt anschließend radial durch den Stator, wobei es in dem geringen Spalt der präzise gefertigten Teile zwischen den Rotorblättern und der Innenwand des Stators zerkleinert wird.
-
Stufe 3
Stufe 3
Auf diesen Vorgang folgt ein intensives hydraulisches Scheren. Dabei wird das Produkt mit hoher Geschwindigkeit durch die Perforation des Stators nach außen gedrückt und anschließend durch den Auslass der Maschine in die Rohrleitung gepumpt. Gleichzeitig wird frisches Produkt kontinuierlich in die Mischeinheit gesaugt und ein kontinuierlicher Misch/Pumpprozess aufrechterhalten.
Produktvideos
High Viscosity In-Line
Verso-UHS-HV Hochviskositäts Mischer
Mischer Optionen
Verso-UHS-HV Hochviskosmischer
Neben einer vollständigen Palette von Produktionsmaschinen bietet Silverson ein Modell im Labormaßstab an. Der Silverson Verso-UHS-HV wurde für die Verarbeitung von Mischungen mit höherer Viskosität als das Standard-Verso-Modell entwickelt. Dieses Modell verfügt über das gleiche einzigartige und innovative „Pumprotor“-Design wie der UHS-HV-Inline-Mischer im Produktionsmaßstab, was seine Selbstpumpkapazität erheblich erhöht und eine einfache Skalierung auf Silversons Inline-Mischer der UHS-HV-Serie im Produktionsmaßstab ermöglicht.
Mischköpfe
Für alle Mischer von Silverson mit hoher Scherwirkung sind Statoren und Siebe in unterschiedlichen Ausführungen erhältlich. Diese einfach austauschbaren Statoren sind vielseitig einsetzbar und ermöglichen den Wechsel zu zahlreichen verschiedenen Mischanwendungen. Hierzu zählen das Emulgieren, Homogenisieren, Zerkleinern, Auflösen, Dispergieren, Vermengen, Verringern der Partikelgröße und das Deagglomerieren. Das Auswechseln von Statoren und Sieben ist schnell und einfach durchführbar.
Vielzweckzerkleinerungsstator
Dieser Stator ist sehr vielseitig und erbringt eine außergewöhnlich starke Mischleistung. Er eignet sich damit ideal für die häufigsten Mischanwendungen. Zu seinen Einsatzgebieten gehören auch die Zerkleinerung von Feststoffen und die Aufbereitung von Gelen und Verdickungsmitteln, Suspensionen, Lösungen und Schlämmen.
Vierkantlochscherstator
Die Konfiguration und die geringen Toleranzen dieses Stators bieten außergewöhnlich hohe Scherkräfte. Dies ist ideal für die schnelle Zerkleinerung löslicher und unlöslicher Granulate. Er ist auch für die Aufbereitung von Emulsionen und fein verteilten Suspensionen geeignet.
Vertikal geschlitzter Zerkleinerungsstator
Zum Zerkleinern fasriger Stoffe, z.B. Tier- und Pflanzengewebe, sowie zum Zerkleinern und Auflösen „elastischer“ Stoffe, z.B. Gummi und Polymere.
Emulgiersieb
Dies ist für die Vermischung verschiedener Flüssigkeiten geeignet, insbesondere für jede Art von Emulsionen, erhältlich mit feiner und mittlerer (Standard-) Perforation.
Technische Information
- Kapazität
- Selbstpumpende Durchsatzraten von bis zu 90.000 Litern/Stunde.
- Kein bypass
- Produkt muss zwangsläufig durch den Rotor/Stator-Mischkopf.
- Austauschbare Mischwerkzeuge
- Einstufige Rotor-Stator-Konfiguration als Standard.
- Verwendete Werkstoffe
- Produktberührende Teile in AISI 316L, Spezialwerkstoffe auf Anfrage.
- Einlass- und Auslassanschlüsse
- Tri-Clamp Anschlüsse werden als Standard angeboten. Auch andere Anschlusstypen sind verfügbar.
- Motor Spezifikation
- TEFV und ATEX zugelassene Motoren sind standardmäßig verfügbar. Motoren für Frequenzumrichter, Motoren aus Edelstahl und andere Motoren sind als Option verfügbar.
- Reinigung
- UHS-HV In-Line Mischer sind konzipiert für Cleaning-In-Place (CIP und SIP).
